湖南工大特種薄膜拉伸試驗(yàn)方法
發(fā)布日期：2019-07-15 點(diǎn)擊次數(shù)： 2055
試驗(yàn)方案：特種薄膜拉伸試驗(yàn)方法
計(jì)算標(biāo)準(zhǔn)：GB/T 1040.3-2006
試驗(yàn)日期：2018-01-22
試驗(yàn)設(shè)備：三思泰捷CMT2000單柱式拉力試驗(yàn)機(jī)
送檢單位：湖南工業(yè)大學(xué)
試驗(yàn)速度：5 mm/min
引伸計(jì)標(biāo)距：25 mm
原始標(biāo)距：25 mm
備注：湖南工業(yè)大學(xué)，位于湖南省株洲市，是中國(guó)第一個(gè)被國(guó)際包裝協(xié)會(huì)（IAPRI）接納的會(huì)員單位、中國(guó)包裝聯(lián)合會(huì)包裝教育委員會(huì)的主任單位、中國(guó)包裝聯(lián)合會(huì)副會(huì)長(zhǎng)單位和中國(guó)包裝技術(shù)培訓(xùn)中心。在國(guó)內(nèi)包裝材料與技術(shù)領(lǐng)域?qū)儆跈?quán)威院校。
試驗(yàn)數(shù)據(jù)：
寬度 厚度 最大力 抗拉強(qiáng)度 彈性模量 斷裂伸長(zhǎng)率
單位 mm mm N MPa MPa %
試樣1 15 0.028 92.95 221.30 2378.03 41.58
試樣2 15 0.028 92.47 220.18 2146.92 45.32
試樣3 15 0.028 94.25 224.41 2414.59 42.43
最大值 -- -- 94.25 224.41 2414.59 45.32
最小值 -- -- 92.47 220.18 2146.92 41.58
平均值 -- -- 93.22 221.96 2313.18 43.11

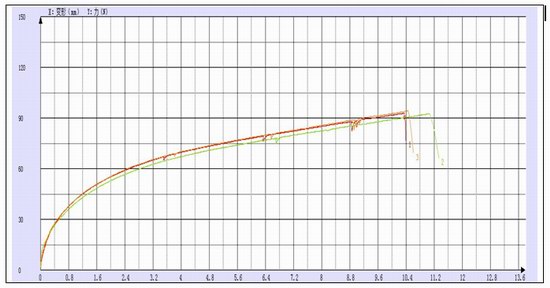

試驗(yàn)曲線：

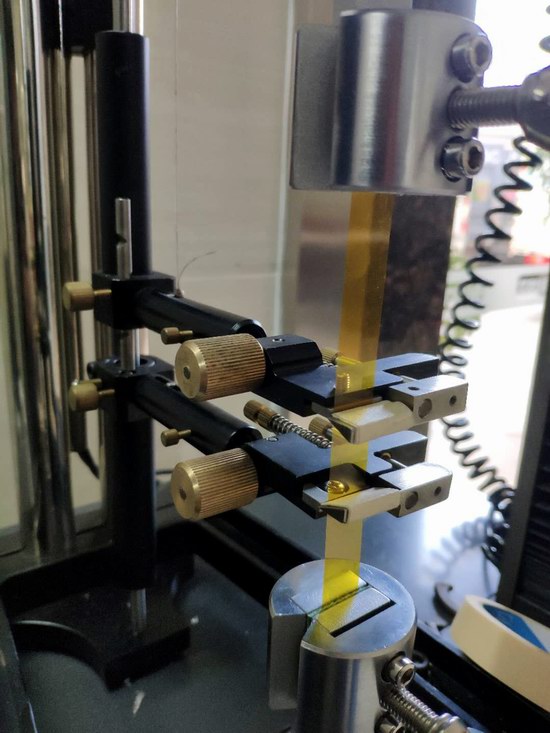

試驗(yàn)現(xiàn)場(chǎng)圖：
