鋼研院送檢鋼線拉伸試驗機測試報告GB/T 228
發(fā)布日期：2019-06-26 點擊次數(shù)： 1931
試驗方案：金屬拉伸試驗方法
試樣形狀：線材
試驗標準：GB/T 228
試驗日期：2016-02-09
送樣單位：北京鋼鐵研究院
試驗設備：三思泰捷CMT4104電子萬能試驗機
拉伸速度：5 mm/min
夾具類型：纏繞夾具

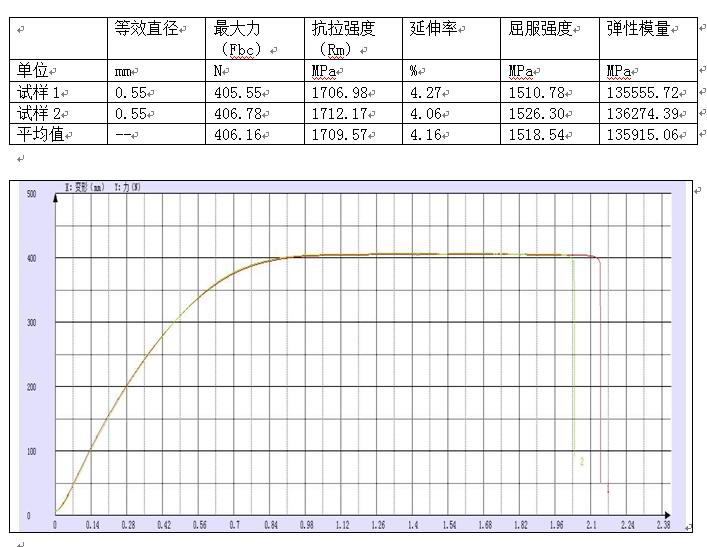

備注：求取最大力、抗拉強度、斷裂伸長率、彈性模量、屈服強度，試驗標距50mm，使用引伸計。
試樣形狀：線材
試驗標準：GB/T 228
試驗日期：2016-02-09
送樣單位：北京鋼鐵研究院
試驗設備：三思泰捷CMT4104電子萬能試驗機
拉伸速度：5 mm/min
夾具類型：纏繞夾具
備注：求取最大力、抗拉強度、斷裂伸長率、彈性模量、屈服強度，試驗標距50mm，使用引伸計。
客戶背景：鋼鐵研究總院，原為冶金行業(yè)最大最權(quán)威的綜合性研發(fā)機構(gòu)，99年轉(zhuǎn)制為中央直屬大型科技企業(yè)。2007年初成為中國鋼研科技集團公司的全資子公司，是中國冶金新材料的研發(fā)基地，鋼鐵研究總院承擔了中國85%以上關(guān)鍵冶金新材料的研制任務，為“兩彈一星“、“長征系列運載火箭”和“神舟”飛船等諸多國家重點工程研制生產(chǎn)了大量的關(guān)鍵材料，為中國的國民經(jīng)濟建設和國防建設做出了貢獻。
